ATMega 8. Общие замечания по питанию и сбросу МК.

ATMega8-16 - 4,5...5,5В, 0...16МГц;
ATMega8L-8 - 2,7...5,5В, 0...8МГц;


Питание.

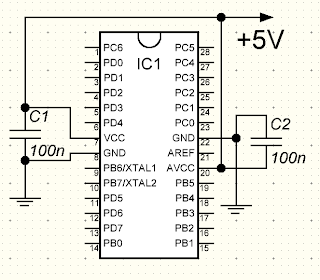

У этого типа МК есть два типа питания - цифровое VCC, GND (выв.8) и аналоговое AVCC, GND (выв.22). В стандартном включении, когда на входы/выходы контроллера подаются логические 1 и 0, обе пары выводов соединяют параллельно (физически соединяются VCC и AVCC, поскольку GND выводы 8 и 22 уже замкнуты внутри ИМС через сопротивление 0,7 Ом).

C1 и C2 обязательно керамические (К10-17) и должны располагаться как можно ближе к своим выводам. Если в МК нет вывода AVCC (например в Mega8515), то вместо двух конденсаторов ставят один (на практике так обычно делают и с ATMega 8).

Если используется встроенный АЦП, то для уменьшения помех нужно использовать последовательный LC-фильтр по AVCC.

МК AVR не любят повышения питания более 6В. Ток через выводы GND и VCC не должен превышать 200 мА. Максимальный ток одного вывода - 20 мА.

Сброс.

Существуют три варианта сброса:

1. Внутренний автоматический при достижении напряжением питания 1,4...2,3В.
2. Сброс от детектора просадок питающего напряжения BOD (Brown-Out Detector - детектор пониженного напряжения - анализирует напряжение питания VCC и вырабатывает сигнал сброса при достижении одного из попрогов - 2,7 или 4В с гистерезисом 0,1В).
3. Внешний сброс подачей уровня логического 0 на вывод RES более 1,5мкс.

Схема внешнего сброса:

Если напряжение питания стабильно во времени и подается скачком на МК, то внешние элементы сброса не нужны.
